DIY Roland TR-808 Clone

DIY Roland TR-808 Clone за €300

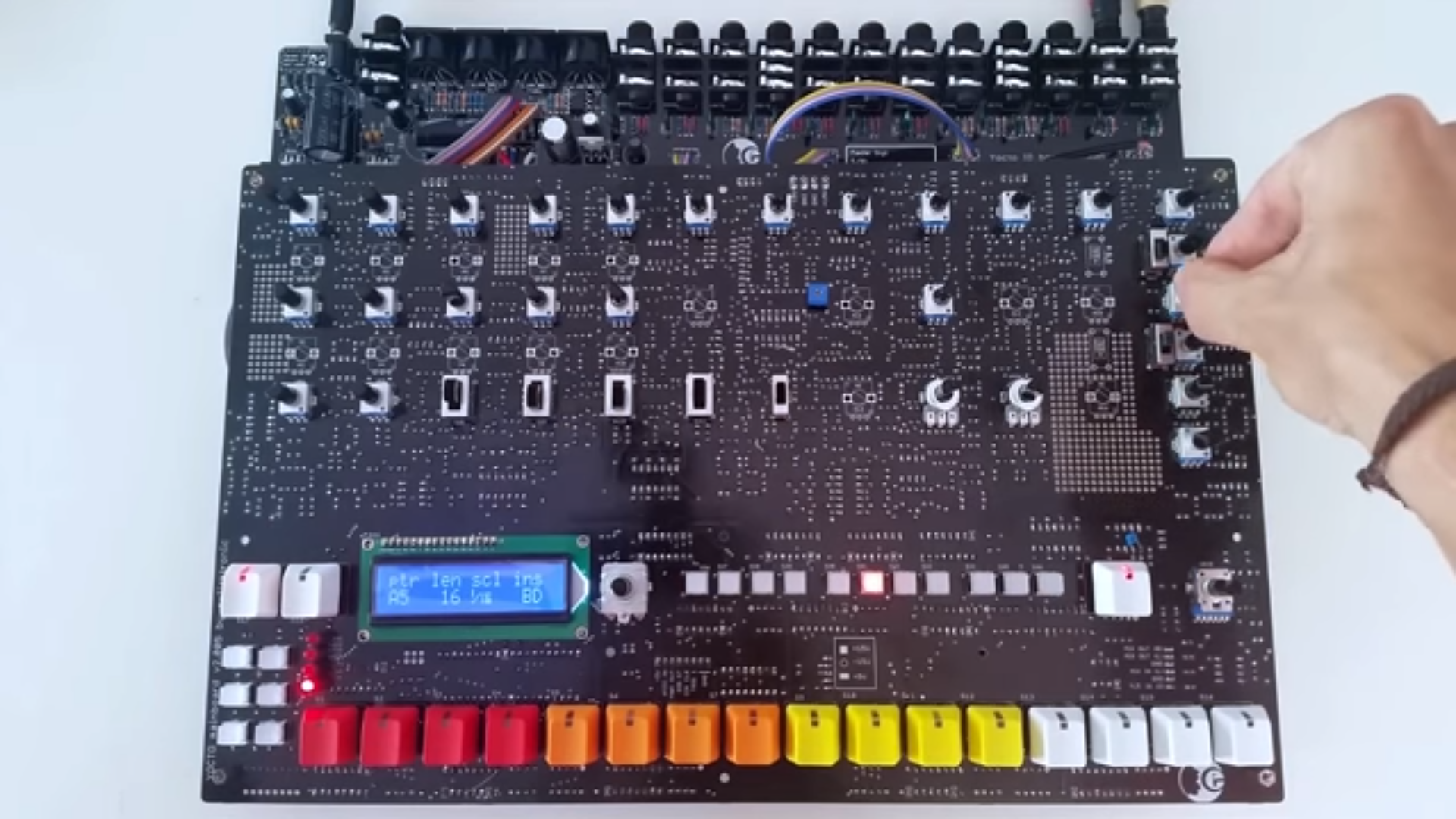

Yocto 2 - клон легендарной драм-машины Roland TR-808. В сравнении с оригиналом, его функционал шире, он имеет 12 аналоговых инструментов клонированных с Roland TR-808 и перкуссионного синтезатора Boss PC-2, есть режим midi для работы с внешней клавиатурой и многое другое. Комплект включает в себя две печатные платы, потенциометры и эксклюзивные детали. Стоимость DIY набора составляет 295€.
Характеристики:
12 аналоговых приборов, клонированные из Roland TR-808 и Boss PC-2 перкуссии Синтезатор
128 Ритм шаблонов от 1 до 16 шагов
16 треков 999 тактов
1 внешний инструмент дорожки по шаблону, который может хранить 99 заметок, как SH101 стиль секвенсора.
Режим клавиатуры Midi позволяют играть внешнее устройство Midi
Многоточка для каждого инструментов
Индивидуальный акцент для BD, SD, LT, MT, HT, RS, HC и CH
В общей сложности трек акцент
Master OUT (L / R) Mono-р 6vp 1kohm
темп 30 - 250 Bpm
7 уровней воспроизведения в случайном порядке
4 шкалы (1 / 8Т, 1/16, 1 / 16T и 1/32)
4 направления секвенсор (вперед, назад, пинг-понг и случайным образом)
Easy копирования и функция шаблон пасты
Сдвиг влево или вправо, весь рисунок или индивидуальный инструмент
In / Out / Thru Миди
DinSync 24ppqn Out
Наряжать 2ms + 5V
И более...
Руководство доступно в ближайшее время ...
Комплект включает в себя :
Две печатные платы (материнская плата и доска IO)
Все потенциометры
Все транзисторы (оригинал 2SC828R, 2SC945P, 2SA733P и 2SK30A
Два BA6110 (один для рукоплескания СВА, а другие для Boss PC-2 СВОЙ)
Один AN6912
Один HD14584BP
МкКло предварительно запрограммировано (ые ATmega128)
Шесть 1N34A германиевые Диоды
Все остальные части доступны на Yocto v2.0 Mouser BOM.
